哈尔滨国际体育会展中心预应力单索幕墙设计

　　1.工程简介

　　哈尔滨国际体育会展中心是黑龙江省哈尔滨市重点工程，是全国首家将展览、会议和体育馆三部分功能统一规划布署，能举办大型展览和召开国际会议及进行国际性体育比赛的大型会展工程。工程位于哈尔滨市开发区红旗大街和长江路交汇处，占地面积63公顷，总建筑面积36万平方米。工程由三个主体建筑部分组成，1号工程展览体育中心，2号工程为一四星级酒店，3号工程是一座能容纳50000万人的体育馆(如图一)，为迎接第十六届哈洽会及申办冬奥会，1号工程于2002年3月开工建设，将于2003年6月底投入使用。

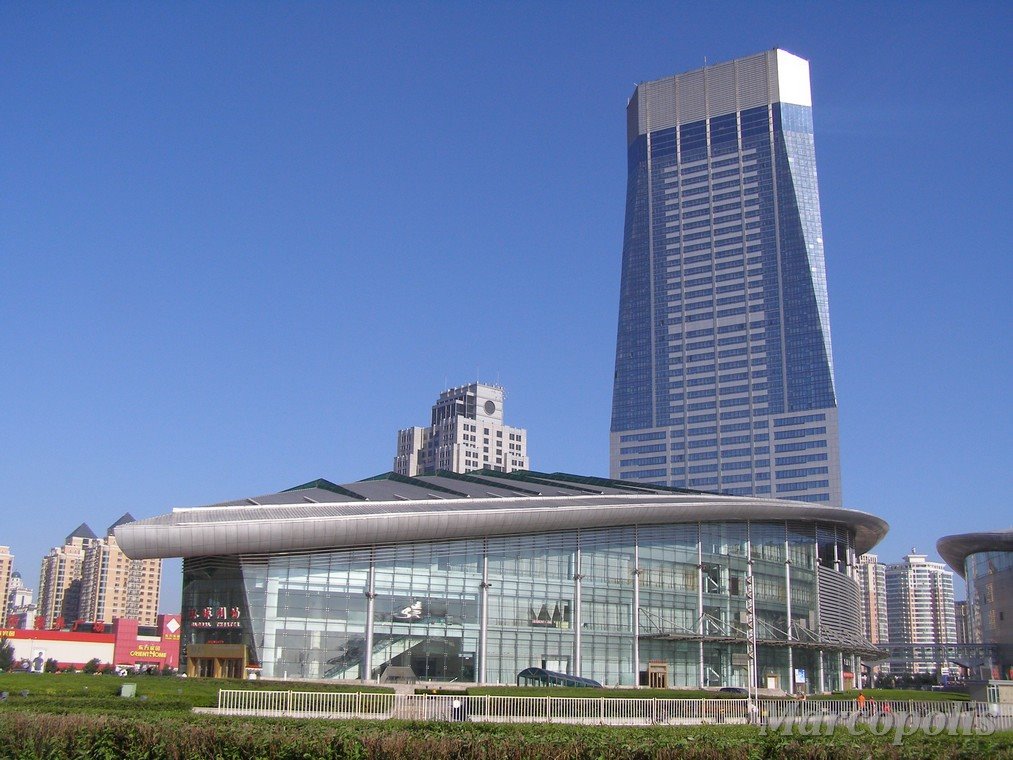

　　a.工程鸟瞰图

 b.工程立面图

　　图一 哈尔滨国际体育会展中心立面图

　　2.幕墙简介

　　2.1幕墙结构体系

　　由于建筑功能及建筑艺术的要求，1号工程四周立面大面积采用了玻璃幕墙作为外围护结构，幕墙面积共33800平方米。两侧山墙及长江路立面标高（词条“标高”由行业大百科提供）15.00米以上采用了预应力（词条“预应力”由行业大百科提供）索桁架点支式幕墙;黄河路立面大面积采用了铝合金明框幕墙及通风百叶;透光长廊部分采用了预应力单索幕墙，幕墙总长度561米，高12米，幕墙面积共5400平方米(如图二)。

a.总剖面图

b. 透光长廊透视图

　　图二 1号工程总剖面及透光长廊透视图

　　为与主体钢结构支撑柱15米间距相呼应，透光长廊单索幕墙抗风柱采用平行弦桁架，间距7.5米(如图三)。设计中考虑主体建筑伸缩缝的设置情况采用了单层索网45米跨张拉单元，在伸缩缝的左右两侧。设置了三角形空间钢构架，以增加单层索网结构体系的边界刚度。玻璃分格基本尺寸为1875mm×2800mm，面板玻璃采用的是12+12A+10钢化中空Low-E玻璃。沿玻璃水平及竖向分格处设置了φ22不锈钢拉索（词条“拉索”由行业大百科提供），用以承受水平及竖向荷载。

　　a.单元立面玻璃分格图
