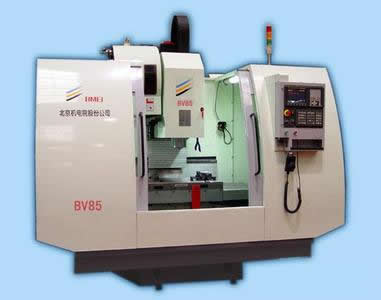

立式加工中心

补充:0  浏览:2559  发布时间:2014-7-29


  立式加工中心定义


  立式加工中心:是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心最少是三轴二联动,一般可实现三轴三联动。有的可进行五轴、六轴控制。立式加工中心立柱高度是有限的,对箱体类工件加工范围要减少,这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便;刃具运动轨迹易观察,调试程序检查测量方便,可及时发现问题,进行停机处理或修改;冷却条件易建立,切削液能直接到达刀具和加工表面;三个坐标轴与笛卡儿坐标系吻合,感觉直观与图样视角一致,切屑易排除和掉落,避免划伤加工过的表面。与相应的卧式加工中心相比,结构简单,占地面积较小,价格较低。


  立式加工中心的特点


  1、高刚性结构


  a、立式加工中心的所有大件都是采用封闭箱形的结构,厚壁多筋,优质灰铸铁树脂砂型铸造,通过多道应力进行消除处理的工序。


  b、VMC500高速精密钻削的立式加工中心采用的是直线滚动的导轨,它的定位速度非常高,定位非常准确。床鞍在全行程内没有悬垂现象。


  2、优良制造


  VMC500高速梢密钻削的立式加工中心,它在出厂的时候,它的运动坐标的定位精度、市复定位精度都是通过检侧的,其手段科学、数据可靠。


  3、高精密刚性主轴


  立式加工中心的主轴的轴承采用成套预压的高精密斜角滚珠的轴承,BT40轴承配置给予主轴最大的刚性与最高的精度。


  b、采用高扭矩的主轴电机,输出功率非常高。


  c、主轴工作精度非常稳定。


  4、定位精度非常高


  三坐标滚珠丝杠采用弹性联轴节和交流伺服的电机进行直接的联结,配合丝杠专用轴承支承。并在出厂前进行预拉伸,保证进给系统无间隙、刚度大、工作枯度稳定。


  5、高效、可靠的自动换刀装置


  a、采用斗笠式自动换刀装置,刀具交换快速、平稳、可靠。


  b、刀库可以配置8把、10把、12把的BT30形式的切削工具。


  c、换刀系统的可维护性好。


  6、采用高可靠度配套元件


  7、机电一体化设计


  全交流数字伺服。控制性能好、维修简单、易于操作。能实现坐标位置精度双向补偿。


  8、最大限度满足顾客的要求进行设计


  a、每台立式加工中心都是可以提供一套自动液压机的,完全实现了交钥匙的工程。


  b、可以按照用户们的要求进行配置数控系统、配套件。
