玻化微珠

　　玻化微珠

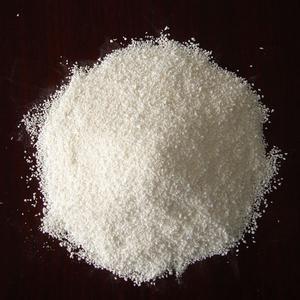

　　玻化微珠，是一种酸性玻璃质溶岩矿物质(松脂岩矿砂)，经过特种技术处理和生产工艺加工形成内部多孔﹑ 表面玻化封闭，呈球状体细径颗粒，是一种具有高性能的新型无机轻质绝热材料。主要化学成份是Si02﹑AI203﹑CaO，颗粒粒径为0.1—2mm，容重为50—100kg/m3，导热系数为0.028—0.048W/m﹒K，漂浮率大于95%，成球玻化率大于95%，吸水率小于50%，熔融温度为1200℃。

　　1简介

　　由于表面玻化形成一定的颗粒强度，理化性能十分稳定，耐老化耐候性强，具有优异的绝热﹑防火﹑吸音性能，适合诸多领域中作轻质填充骨料和绝热﹑防火﹑吸音﹑保温材料。在建材行业中，用玻化微珠作为轻质骨料，可提高砂浆的和易流动性和自抗强度，减少材性收缩率，提高产品综合性能，降低综合生产成本。在轻质干混砂浆(保温型、砌筑型、抹面型)应用中，用玻化微珠替代传统的普通膨胀珍珠岩和聚苯颗粒作干混保温砂浆轻质骨料，克服了膨胀珍珠岩吸水性大﹑易粉化，在料浆搅拌中体积收缩率大，易造成产品后期强度低和空鼓开裂等现象，同时又弥补了聚苯颗粒有机材料易燃﹑防火性能差﹑ 高温产生有害气体和耐老化耐候性低﹑施工中反弹性大等缺陷，提高完善了保温砂浆的综合性能和施工性能。

　　2规格

　　玻化微珠的规格按用途分为小于80kg/m3，80~100kg/m3，100~120kg/m3，大于120kg/m3这么几个标准。标准袋就是120cm*60cm为0.1m3规格，10袋为1m3(因为按体积来确定其用量，所以袋子标准应为这个规格的，不同于市面上所用110cm*60cm的珍珠岩类产品的规格)，市面上用于保温砂浆的多为10~12kg/袋的重量规格。同样的袋子就代表同样的体积，但是不同的重量，这就是所说的容重的差别。容重越小代表膨胀的倍数越大，反之容重越大就是膨胀的倍数越小。

　　3保温砂浆

　　玻化微珠无机保温砂浆是一种新型绿色无机材料，无毒无害，具有优良的吸音、透气、耐高温、耐冻性能，收缩率低，整体无缝，无冷桥、热桥形成。

　　性能特点

　　●直观呈微圆形颗粒状，具有反光的连续玻璃质化光滑外表面，具有明显的毛细吸附作用和抗压强度，在湿浆状态下与粘土、水泥等物料结合程度高，即流动性好。

　　● 具有良好的和易性、保水性，附着力强，面层不空鼓。

　　● 材料燃烧性能为A1级，可耐1000摄氏度以上高温。

　　适用范围

　　● 适用于钢筋混凝土、加气混凝土砌块、多孔砖、灰砂砖等墙体的内外墙保温。

　　●屋顶隔热层。

　　●旧建筑物的节能改造。

　　●地下室、车库、消防通道、粮仓、楼梯间、厂房等防火保温工程。

　　性能指标

　　本产品是符合GB/T 20473—2006标准技术要求。

　　4干粉砂浆

　　采用玻化微珠为轻质绝热骨料的单组份保温型干混砂浆，通过大量的工程应用，不仅在墙体保温要求上符合国家相关建筑节能标准，而且⑴单组份保温型干混砂浆保证了产品质量的稳定性，克服双组份或多组份保温砂浆在现场配合的质量不稳定性。⑵产品粘结强度高，早期强度提高快，明显优于聚苯颗粒。普通珍珠岩为轻质骨料的保温砂浆，缩短了二次抹灰时间，提高了施工效率。⑶保水性和抗裂性好，在各种基材的墙体上不需浇水或界面处理，可直接干抹于墙面上，不空鼓、不开裂，大大提高了施工效率和综合性能，降低工程成本。特别是在夏热冬冷和夏热冬暖地区使用，将会产生极好的社会和经济效益。总之，保温型干混砂浆在中国建筑节能领域中有着极大的市场区域和发展前景。在耐火材料行业中，利用玻化微珠替代粉煤灰漂珠，生产轻质耐火保温砖和异型浇铸料，在化工行业中， 利用玻化微珠作为密实调节剂，在冶炼行业替代珠光砂等方面，均取得了很好的社会和经济效益。

　　5性能分析

　　玻化微珠是一种环保型新型无机轻质绝热材料， 除具有质轻、保温、绝热、防火的优异性能外，还具有不燃烧，强度高，吸水率低，易和性好、使用寿命长的优点。产品由精选特殊粒径的矿砂，在电炉加热方式下膨化，通过对温度和原料滞空时间的精确控制，使产品表面溶融，气孔封闭， 呈不规则球状颗粒，内部多孔空腔结构，表面玻化封闭，光泽平滑，理化性能十分稳定，该产品可作为新型建材行业的轻质骨料; 作为轻质耐火材料行业漂珠的部分替代品;作为乳化炸药行业中玻璃微珠的替代品，具有极为广阔的应用前景，可广泛用于工业、农业、建材、化工、冶炼、轻工等诸多领域

　　适用范围

　　材料燃烧性为A1级，可耐1000摄适度以下高温，弥补了现有有机类保温材料易燃高温产生毒害气体的缺陷，是楼梯间，消防通道等内保温首选产品。

　　系统特点

　　独特的配料技术，使产品具有很好的和易性、易涂刮，保水性好，可免去基层预湿和后期洒水养护工序，产品附件力强，抗流挂性好，在施工中沙浆不下垂，不流挂，大大节约了施工中的损耗，普通建筑工人即可施工操作。

　　一些问题

　　一、一些玻化微珠厂家生产设备简陋，生产工艺落后，粗制滥造，产品质量难以保证，玻化微珠在粒径尺寸、表观密度、玻化膜覆裹面积、不规格粒子含量比例方面存在较大缺陷，导致玻化微珠保温材料层导热系数和外墙转热系数、强度、密度、吸水率等难以保证建筑节能工程的实际需求。

　　二、个别玻化微珠厂家有假冒伪劣行为，以普通膨胀珍珠岩或闭孔珍珠岩冒充玻化微珠，或在玻化微珠产品中掺杂使假普通膨胀珍珠岩，扰乱建筑建材市场，非法获取不正当经济利益。

　　三、一些玻化微珠厂家不注意节能减排和环境保护，在矿山采取珍珠岩原材料是乱采滥挖，损坏生态环境;在玻化微珠保温材料生产过程中产生较大的烟尘和粉尘污染，既影响生产工人的身体健康，还严重影响大气环境质量和当地群众身体健康。

　　四、一些玻化微珠厂家、施工企业在建筑工程中违章操作，现场随机配置玻化微珠保温浆料，从而使玻化微珠保温层的热工性能和力学性能出现很大的不确定性;同时又由于偷工减料和施工工艺落后使玻化微珠保温层粉刷厚度出现严重厚薄不一，从而使建筑节能效果大打折扣，损坏了玻化微珠保温材料的应有良好声誉。
