光伏电池板

补充:0  浏览:4290  发布时间:2013-8-15


  定义


  单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。太阳能电池组件(也叫太阳能电池板)是太阳能发电系统中的核心部分,也是太阳能发电系统中最重要的部分。其作用是将太阳能转化为电能,或送往蓄电池中存储起来,或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。

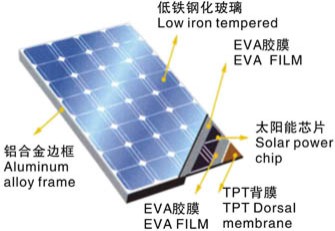

  构成作用


  1) 钢化玻璃 其作用为保护发电主体(如电池片),透光其选用是有要求的, 1.透光率必须高(一般91%以上);2.超白钢化处理


  2) EVA 用来粘结固定钢化玻璃和发电主体(如电池片),透明EVA材质的优劣直接影响到组件的寿命,暴露在空气中的EVA易老化发黄,从而影响组件的透光率,从而影响组件的发电质量除了EVA本身的质量外,组件厂家的层压工艺影响也是非常大的,如EVA胶连度不达标,EVA与钢化玻璃、背板粘接强度不够,都会引起EVA提早老化,影响组件寿命。



  3) 电池片 主要作用就是发电,发电主体市场上主流的是晶体硅太阳电池片、薄膜太阳能电池片,两者各有优劣晶体硅太阳能电池片,设备成本相对较低,但消耗及电池片成本很高,但光电转换效率也高,在室外阳光下发电比较适宜薄膜太阳能电池,相对设备成本较高,但消耗和电池成本 很低,但光电转化效率相对晶体硅电池片一半多点,但弱光效应非常好,在普通灯光下也能发电,如计算器上的太阳能电池。


  4) EVA 作用如上,主要粘结封装发电主体和背板


  5) 背板 作用,密封、绝缘、防水(一般都用TPT、TPE等材质必须耐老化,组件厂家都质保25年,钢化玻璃,铝合金一般都没问题,关键就在与背板和硅胶是否能达到要求。)


  6) 铝合金 保护层压件,起一定的密封、支撑作用


  7) 接线盒 保护整个发电系统,起到电流中转站的作用,如果组件短路接线盒自动断开短路电池串,防止烧坏整个系统接线盒中最关键的是二极管的选用,根据组件内电池片的类型


  不同,对应的二极管也不相同


  8) 硅胶 密封作用,用来密封组件与铝合金边框、组件与接线盒交界处有些公司使用双面胶条、泡棉来替代硅胶,国内普遍使用硅胶,工艺简单,方便,易操作,而且成本很低。


  种类

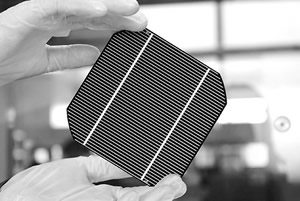

  单晶硅光伏电池


  单晶硅太阳能电池的光电转换效率为15%左右,最高的达到24%,这是目前所有种类的太阳能电池中光电转换效率最高的,但制作成本很大,以致于它还不能被大量广泛和普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装,因此其坚固耐用,使用寿命一般可达15年,最高可达25年。

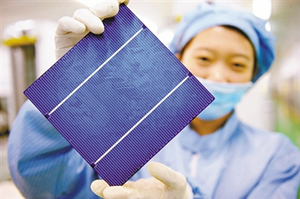

  多晶硅光伏电池


  多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多,但是多晶硅太阳能 电池的光电转换效率则要降低不少,其光电转换效率约12%左右 (2004年7月1日日本夏普上市效率为14.8%的世界最高效率多晶硅太阳能电池)。从制作成本上来讲,比单晶硅太阳能电池要便宜一些,材料制造简便,节约电耗,总的生产成本较低,因此得到大量发展。此外,多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。从性能价格比来讲,单晶硅太阳能电池还略好。

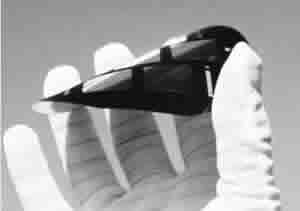

  非晶硅光伏电池


  非晶硅太阳电池是1976年出现的新型薄膜式太阳电池,它与单晶硅和多晶 硅太阳电池的制作方法完全不同,工艺过程大大简化,硅材料消耗很少,电耗更低,它的主要优点是在弱光条件也能发电。但非晶硅太阳电池存在的主要问题是光电转换效率偏低,国际先进水平为10%左右,且不够稳定,随着时间的延长,其转换效率衰减。



  多元化合物光伏电池


  多元化合物太阳电池指不是用单一元素半导体材料制成的太阳电池。各国研究的品种繁多,大多数尚未工业化生产,主要有以下几种:


  a) 硫化镉太阳能电池


  b) 砷化镓太阳能电池


  c) 铜铟硒太阳能电池(新型多元带隙梯度Cu(In, Ga)Se2薄膜太阳能电池



  功率计算


  太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成;太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源,就要根据用电器的功率,合理选择各部件。下面以100W输出功率,每天使用6个小时为例,介绍一下计算方法:


  1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗):若逆变器的转换效率为90%,则当输出功率为100W时,则实际需要输出功率应为100W/90%=111W;若按每天使用5小时,则耗电量为111W*5小时=555Wh。


  2.计算太阳能电池板:按每日有效日照时间为6小时计算,再考虑到充电效率和充电过程中的损耗,太阳能电池板的输出功率应为555Wh/6h/70%=130W。其中70%是充电过程中,太阳能电池板的实际使用功率。


  应用领域


  1.用户太阳能电源:(1)小型电源10-100W不等,用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电,如照明、电视、收录机等;(2)3-5KW家庭屋顶并网发电系统;(3)光伏水泵:解决无电地区的深水井饮用、灌溉。


  2. 交通领域:如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。


  3. 通讯/通信领域:太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统;农村载波电话光伏系统、小型通信机、士兵GPS供电等。


  4. 石油、海洋、气象领域:石油管道和水库闸门阴极保护太阳能电源系统、石油钻井平台生活及应急电源、海洋检测设备、气象/水文观测设备等。


  5.家庭灯具电源:如庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、黑光灯、割胶灯、节能灯等。


  6.光伏电站:10KW-50MW独立光伏电站、风光(柴)互补电站、各种大型停车厂充电站等。


  7.太阳能建筑:将太阳能发电与建筑材料相结合,使得未来的大型建筑实现电力自给,是未来一大发展方向。


  8.其他领域包括:(1)与汽车配套:太阳能汽车/电动车、电池充电设备、汽车空调、换气扇、冷饮箱等;(2)太阳能制氢加燃料电池的再生发电系统;(3)海水淡化设备供电;(4)卫星、航天器、空间太阳能电站等。


  第三代


  经过数年的研发,第三代光伏电池(包含各种在分子级别上具半导电特性的材料)已初现端倪。其优势有三。



  第一,是第三代光伏电池的效率可能是第一代(晶体硅)和第二代(薄膜光伏)电池的两倍甚至三倍,也就是说,先前提到的10平方英里的太阳能电站在几年之后将可以为60万户家庭提供充足的电力,而不是20万户(即1/3的供电规模)。


  第二,第三代光伏电池使用价格较低的高通量印刷和涂层技术,该技术在制造期间耗能较少且设备投资较低,因此会比之前几代的成本大大降低。如,制造第一代和第二代电池时需要清洁的室内环境,而第三代则不需要。


  第三,第三代光伏电池具有灵活性。具体来说,其较高的吸光性可以使其厚度只有几微米,且具有高透明度,因此,可以通过丝网印刷印在窗户上。这样一来,我们就可以把电池直接安装在建筑物内。将来,从建筑物到大桥再到其他,所有一切都可以是一家大型发电厂,毫不费力地获取太阳能来满足我们不断增长的需求。
