概述

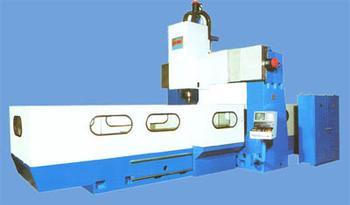

数控立式铣镗床是一种大型单柱立式数控铣镗床，主轴精度高，具有自动换刀、三坐标联动及较宽的机床底座等特点。适用于加工各种箱体、模具、板类等复杂零件，可在一次装夹后自动地连续完成铣、镗、钻、铰、攻丝及二维三维曲面和斜面的精确加工，是理想的现代化加工设备。
总体布局及结构
数控立式铣镗床布局合理、结构紧凑、刚性好;
主传动采用西门子交流主轴电机，通过两级变速，增大主轴转速范围，低转速扭矩大，主轴轴承选用进口高精密度角接触球轴承，在主轴轴承部分设有恒温冷却循环装置。
坐标轴采用西门子交流伺服电机，经弹性联轴节驱动滚珠丝杠实现进给无间隙传动。机床导轨采用镶钢淬硬与贴塑导轨副，耐磨性好，摩擦系数小，移动平稳，低速无爬行。
数控系统选用德国西门子840D系统，内装可编程序控制器，具有人-机对话、图形显示、自诊断等功能，监控及维修直观方便。
技术参数
主轴直径mm |
90 |
主轴锥孔 |
Morse 5 |
主轴转速r/min |
20～1000 |
主电机功率kW |
6.5/8.0 |
主轴最大钻孔直径mm |
65 |
主轴最大镗孔直径mm |
240 |
平旋盘最大镗孔直径mm |
450 |
平旋盘转速r/min |
10～200（14级） |
工作台尺寸（长×宽）mm |
1000X800 |
工作台最大承载kg |
2000 |
工作台横向行程（X）mm |
850mm |
主轴箱垂直行程（Y）mm |
755mm |
工作台纵向行程（Z）mm |
1080（带后立柱） |
主轴轴向行程（W）mm |
600 |
平旋盘滑块行程（U）mm |
170 |
数显坐标 |
X、Y |
