我想了解国内外硅酮结构密封胶标准介绍和对比。

　　上期“白云在线”中我们介绍了硅酮结构密封胶三大标准体系中中国标准GB16776《建筑用硅酮结构密封胶》与美国标准ASTM C1184《硅酮结构密封胶标准规范》两大标准的相似与区别。本期我们将向各位介绍中国标准GB16776《建筑用硅酮结构密封胶》与欧洲标准ETAG002《结构密封装配系统欧洲技术认证指南》两大标准的侧重点与差异性。

　　欧洲标准ETAG002《结构密封装配系统欧洲技术认证指南》是对整个结构粘接系统整体情况的描述，本文主要是对ETAG002中有关结构胶性能指标要求与国标GB16776进行对比。

　　二、欧洲标准ETAG002与国标GB16776对比

　　1、施工性能对比

　　密封胶的施工性能表征了产品的使用性能，是施工应用的关键性指标，直接关系到施工操作时的便捷性。良好的施工性能，可以有效保证施工过程的速度及效率;而不良的施工性能不仅造成操作困难，也容易发生施工质量缺陷。在硅酮结构胶的施工性能指标方面，国标GB16776与美标ASTM C1184标准中，均对现场施工相关的流动性、挤出性、表干时间、适用期等性能指标进行了规定，评价要求基本一致，而欧标ETAG002标准中没有相关施工特性指标的评定。

　　2、力学性能对比

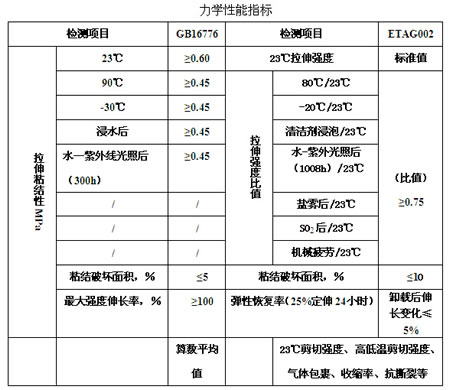

　　在硅酮结构胶的力学性能指标方面，国标GB16776与欧标ETAG002两大标准的具体对比见下表。

　　(1)强度和耐久性

　　强度是表征结构胶的力学性能的一项重要指标，与SSG系统结构胶安全系数密切相关。国标GB16776 规定了结构胶的最小强度值为0.6MPa，而欧洲标准ETAG002则仅需报告测试的标准值，并未规定最小值。不过ETAG 002还规定，结构胶的强度设计值为这个标准值的1/6，也就是说，如果按照我国现行规范，强度设计值取0.14MPa的话，这个标准值应该大于0.84MPa。

　　此外，ETAG 002的检测条件比国标要多，包括清洁剂浸泡、盐雾、酸雾、机械疲劳、抗撕裂等条件，还包括剪切强度及高低温剪切强度。评价这些条件下强度检测结果是否合格，也不是像美标和国标一样，要求大于某个特定的值，而是采用强度的保持率来衡量。如果强度下降超过25%，则认为强度下降太快，不能满足幕墙的耐久性要求。

　　(2)弹性

　　弹性也是结构胶的一项重要指标，结构胶用于结构装配，除需承受风压、自重、地震等荷载外，还需承受板块的温差变形导致的内应力以及主体结构变形时产生的内应力，弹性差的结构胶，主体结构发生变形时所产生的内应力很大，极有可能大大超过结构胶的强度设计值，使结构胶过早失效。

　　为此，国标GB16776中规定了结构胶的最大强度伸长率要大于100%，欧标ETAG002规定了弹性恢复率，在常温下拉伸25%以后，定伸长24小时，卸载后伸长变化不大于5%。

　　(3)结破坏面积

　　粘结破坏面积表征了结构胶对于标准基材的粘结性能，在国标GB16776中，为了确保结构胶的质量处于很高水平,除提高了最小强度值，还特别强调结构胶对基材的粘接性，规定在经过5 种条件处理的试件拉伸粘接性试验后结构胶的粘接破坏面积不大于5%，而欧标ETAG002 规定粘接破坏面积不大于10%即可。

　　通过上述对比可以看出，国标GB16776综合考虑硅酮结构胶的施工性能、安全性能和弹性，规定了结构胶的最低强度值和伸长率，而欧标ETAG002要求结构胶性能在各影响因素下具有较高的保持率，对硅酮结构胶的使用寿命影响因素考虑得更加全面与完整。

　　下期“白云在线”将为各位带来硅酮结构密封胶施工过程中质量控制与检验等问题的回答。
