[摘 要]文章介绍了索结构
玻璃幕墙用钢索
桁架的设计与质量控制方面所要考虑的因素，同时对索桁架和
预应力自平衡索桁架用钢索的预张拉处理和
加工精度作了论述。
[关键词]双层预
应力索体系、预应力自平衡索桁架
钢绞线、索桁架
点支式玻璃幕墙。
近年来玻璃幕墙在其支撑结构、
节点、
玻璃板面等各方面都得到迅猛的发展。索结构支撑点支式玻璃幕墙以它钢柔相间的性格、简洁明了的受力体系充分展现了现代工业技术与建筑艺术结构的魅力。
按照索结构使用场所的不同通过变化其布设形式给予结构以生命力使其与建筑主题融为一体，让人们更能充分感觉建筑艺术的无穷魅力。
1、预应力索桁架结构形式
① 双层预应力是索体系结构形式

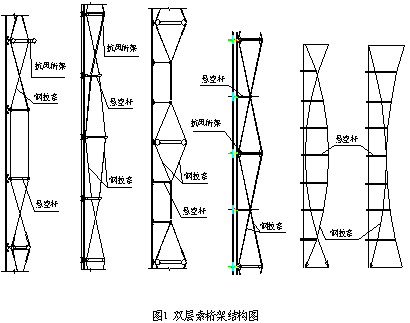

双层索体系是由一系列凸凹曲线（钢丝索）和他们之间的连系杆（悬空杆）所组成。双层索系的承重索、稳定索和联系杆一般都布置在同一
平面内，其外形和受力特点类似于传统的平面桁架所以又可称双层索体系为索桁架。(图1)
索桁架的索布置形式可以是多种多样的都能够通过施加预应力来达到稳定的支撑作用。因索桁架的钢索和节点都是裸露的展现出来。在设计中除了要全面的考虑其受力性能外，还应艺术的眼光去看索桁架的体形。可以将各种索桁架的索布置形式视为抽象的语言符号。好似美术家们给色彩确定个性特证一样，使每一种索的布置形式有个性，能与建筑师对建筑物主题思想相呼应，这样才能使索结构点支式玻璃幕墙在整体建筑中起到突出主题或画龙点睛的作用。
② 预应力自平衡索桁架体系的结构形式

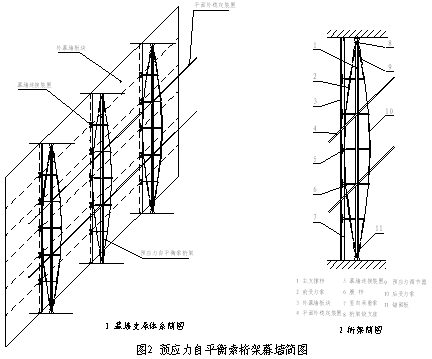

预应力自平衡索桁架是由钢索与支承杆组成的受力支承系统，钢索的预应力和在索桁架受外部
荷载过程中产生的索
内力增加，不需由其它建筑结构承担拉力，是通过桁架系统内力平衡达到抵抗外部荷载的作用对于重
支承结构只传递水平荷载，解决了因主体建筑结构支承力不足而无法使用索桁架作为幕墙支承结构的问题，对主体建筑结构的支承力要求不高，增加了索桁架幕墙的适用范围。（如图2）
