清华大学超低能耗示范楼建筑幕墙技术(二)

　　4.4 断热铝合金窗与隐框幕墙结合技术

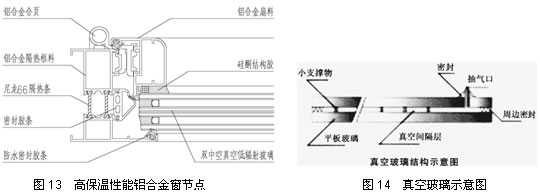

　　为满足东立面室内自然通风的需要，在宽通道双层幕墙的内侧与垂直外遮阳百叶的内侧设计了铝合金内平开窗。为使东立面幕墙系统的传热系数K值控制在1.0 W/（m₂.K），设计将隐框玻璃技术与断热窗技术进行了结合，取得了很好的视觉与很好的性能，本工程同类型窗经检测的K值达1.6 W/m₂.K，较传统断热铝合金窗的保温性能有了较大的提高。

　　4.5 真空玻璃的应用技术

    清华大学示范楼的幕墙工程中应用材料新技术是真空玻璃。


    真空玻璃是将两片平板玻璃四周密闭起来，将其间隙抽成真空并密封排气孔，两片玻璃之问的间隙为0.1-0.2mm，真空玻璃的两片一般至少有一片是低辐射玻璃，这样就将通过真玻璃的传导、对流和辐射方式散失的热降到最低，其工作原理与玻璃保温瓶的保温隔热原理相同。 如图14.据国家建筑工程质量监督检测中心提供的数据显示:真空玻璃的保温性能是中空玻璃的2倍，是单片玻璃的4倍。

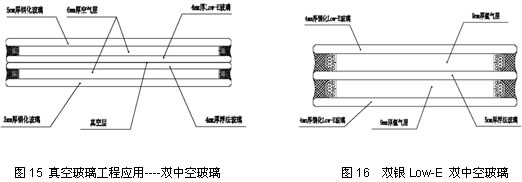

　　真空玻璃良好的保温性能，在示范楼的幕墙工程设计中被提到日程上来。为克服目前4mm+真空+4mm厚真空玻璃的较低承受风荷载的能力，设计采用双中空玻璃的工艺，将真空玻璃放在双中空的中间，由与室内外空气接触的两片玻璃采用钢化玻璃承受正负风荷载。构造如图15。示范楼工程所用5mm钢化+6mm空气+4mmLow-E+V+4mm浮法+6mm空气+5mm钢化的双中空玻璃，其传热系数经计算为0.93 W/（m₂.K）。


　　4.6 双中空双Low-E玻璃的应用

　　在示范楼的东立面窄通道双层幕墙中应用的另一种高保温性能玻璃为双中空双Low-E玻璃。其构造如图16。内外片玻璃为4mm厚在线钢化Low-E玻璃，中间片为5mm厚浮法玻璃，两个9mm中空层充氩气。

　　经计算，该类型的双中空玻璃的传热系数值为1.04 W/（m₂.K）。


　　5　结束语

　　清华大学超低能耗示范楼的落成，意味着承载数十项建筑节能新技术新材料的应用进入试用阶段，将为我国建筑节能新技术的应用与推广起到积极的推动作用。作为该项目建筑幕墙的总设计总承包单位，方大公司从设计、施工到后期的试验检测都给予了很大的关注和支持。

相信经过我们不懈的努力，本工程所使用的多种建筑新技术、新材料不仅会为2008年北京“绿色”奥运会提供有力的技术保障，而且也将为我国开展的建筑节能工作提供很好的借鉴，同时也将为推动我国建筑幕墙技术发展做出巨大的贡献。


　　参考文献

　　[1] 谢士涛、曾晓武等，清华大学超低能耗示范楼幕墙工程设计说明书.深圳市方大装饰工程有限公司，2004.
　　[2] 薛志峰 等著，超低能耗建筑技术及应用.中国建筑工业出版社，2005.
