水平方向，水平力风、地震荷载作用线相对螺栓中心有的偏心，形成逆时针扭矩T
1=q*e
1
竖向，竖向力幕墙构件自重作用线相对螺栓中心也有偏心;
面板重力作用线相对螺栓中心有e
G1的偏心，形成逆时针扭矩爪;
横梁重力作用线相对螺栓中心有。二的偏心，形成逆时针扭矩T
2。
由于水平力和竖向力相对螺栓都形成逆时针扭矩，因此T
1、T
2、T
3可叠加为T= T
1+T
2+T
3。
相应的螺栓产生一对大小相等，作用方向相反的抵抗力V
T(见图2)，由力距平衡〔相对螺栓中心)得:
V
Txc=T
得V
T=T/c
单个螺栓受力:
水平方向:V
w
竖向:V
G+V
T
总剪力:V=[V
2W+（V
G+V
T）
2]
1/2
螺栓
剪应力:T=V/(π
20/4/
Nv)
式中:D
o为螺栓公称直径;
N
v为
剪切面数:2;
(二)螺栓抗拉计算

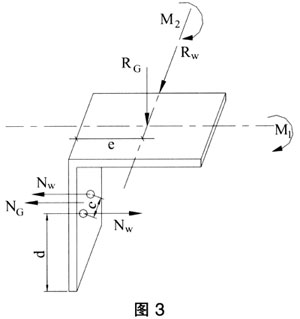

螺栓所受弯矩简图见图3。
图中:
R
G为幕墙(面板和横梁)自重，大小为R
G1 +R
G2;
R
W为风、地震荷载;
e为角码中心到角码边缘的距离。
螺栓受水平作用力下产生的弯距:M
1=R
Wxe，相应的螺栓产生一对大小相等、作用方向相反的抵抗力N
W。
由力距(相对螺栓中心)平衡得:
N
Wxc=M
1
得N
W=M
1/C
e为角码中心到角码边缘的距离;
d为螺栓中心到角码边缘的距离。
以角码底边线为基线，竖向作用力下产生的弯距:M
2=R
Wxe;
相应螺栓产生力N
G;
由力矩(相对角码底边线)平衡得:
N
Gxd=M
2 N
G=M
2/d
单个螺栓受力为N
G/2
螺栓拉
应力:
σ=(N
W+N
G/2)/(π
20/4)
螺栓
强度校核依据:
[(τ/[τ])
2+(σ/[σ])
2]
1/2<1
式中:[τ]为螺栓允许
抗剪强度;
[σ]为螺栓允许
抗拉强度。
