塑钢门窗用内平翻转五金件的选择与应用

　　U－PVC作为制造塑料门窗的新型建筑材料，它以保温、节能、气密、水密性能好等优点得到了广泛的应用，经过业内人士十余年的艰辛努力，目前已进入规范、快速发展阶段。因此，要实现塑料门窗特有的功能，一方面除型材选择、制造加工、安装施工等因素外，更重要的一方面是与其配套的五金件来保证。近年来，随着人们物质文化生活的不断提高，人们对门窗的要求也不断随之变化，内平翻转五金件的应用，大大提高了门窗的使用性能，并且得到了广泛的应用。


　　一、内平翻转五金件的组成

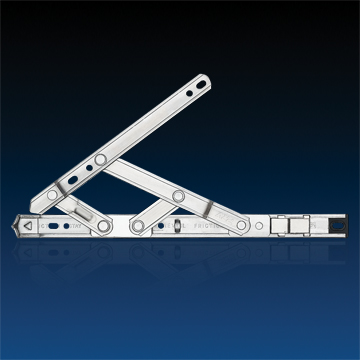

　　它是由传动锁闭器、转向角、上悬部件、下角部件、悬锁片、锁块、上、下铰链及中间锁等部分组成。


　　二、内平翻转五金件的工作原理

　　标准执手在水平位置即为平开状态。向上旋转90°，执手方轴带动齿轮，齿轮通过齿条传动带动传动器中的滑动板、转向角弹簧片、上悬滑动板、下角部件销钉板依次下移， 使其插入悬转销块中[悬锁片]，各锁钉依次脱离锁块，完成上悬开启功能(如图示)。相继执手向下旋转180°或平开状态下旋90°，传动器滑动板、上悬滑动板、上、下角部件中滑动部分带动各锁钉依次上移，销钉与固定在框上的销块挡住，实现锁闭运作。如果要求防盗，只要调整锁钉、锁块的形状即可实现。


　　三、调整方法

　　1、窗扇高度调整通过下铰调整螺钉来实现，调整量为±2mm。

　　2、宽度调整通过上悬部件中的螺纹管和下铰连接螺钉来调整，调整量为±2mm。

　　3、窗框与窗扇的密封性调整通过偏心锁钉的偏心来调整，调整量为±0.9mm。


　　四、安装要求
　　上铰支承借用靠模用自攻钉来固定在窗框上的钢衬上，通过上铰轴与上铰链连接，上铰链与上悬部件相联接。上悬部件、上角部件、传动器、下角部件分别固定在窗扇的钢衬上，下铰支承借用靠模固定在窗框的钢衬中，锁块与悬锁片分别固定在窗框上，标准执手方销插入传动器的方孔中，用螺钉把标准执手与传动器联接起来完成安装。


　　此五金组件可用于具有五金件槽16.2×2.5的单开或对开60系列的12/20－9、12/20－13规格的各种型材中。


　　五、选择要求

　　若FB≥1300，应增加第二斜拉杆和中间锁点。

　　若FH≥1200，应增加中间锁点[单点或两点]。

　　为安装起见，可安装防错防脱器，同时也可加防平设置或带锁执手。


　　六、功能及适用范围

　　窗户安装后可随意选择平开或翻转开法。

　　翻转功能，室内进入适量新空气，既能节省空间，又能安全防盗。

　　平开功能：室内可进入大量空气及方便擦拭玻璃。

　　锁闭功能：达到保温、节能、隔声、采光等多项性能要求。

　　目前此五金件的应用范围 FB：401～1000，FH：500～1700。


　　七、主要特点及发展趋势

　　塑料门窗用内平翻转五金件其主要优点：

　　1、外形美观大方、操作简单。通过执手不同的旋转角度，可完成窗子的开启与关闭方式，整个窗子只有执手和铰链外露。

　　2、安全实用。将窗子打到上悬状态，可节省空间，又具有锁紧功能，平开时方便擦玻璃。关闭时窗子四周可装锁点，同时具有防盗功能。

　　3、安装方便，无需使用复杂夹具。

　　4、可调性好，通过调整有关五金部件，实现三维调整，此外，内平翻转五金件还应朝着智能化方向发展，如遥控式开启门窗等。


　　总之，随着化学建材事业的蓬勃发展，塑料门窗已逐步被人们所认识，人们消费意识也在改变，塑钢门窗用内平翻转五金件也将不断地改进，更好地满足广大消费者的需求。
